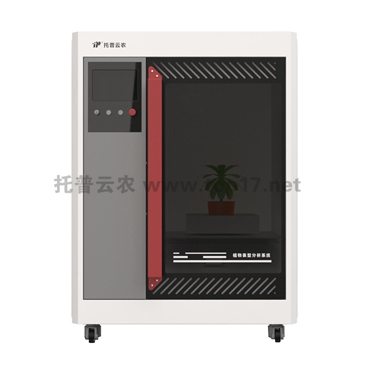

溫室型高通量植物表型采集分析平臺
(1)產品介紹
溫室型高通量植物表型采集分析平臺是一套針對大中型溫室條件下集植物表型圖像采集與參數分析功能于一體的高通量平臺。平臺采用流水線傳送形式，將植物傳送至成像暗室進行成像和解析，通過植物-傳感器-解析的工作模式高效實現了對盆栽植株進行表型采集與解析。該產品可搭載可見光二維、可見光三維、高光譜等多個成像單元，可對突變體進行篩選與鑒定，對植物生長狀態進行記錄，同時也可以對高溫、高鹽、病害、蟲害等逆境條件下植物的形態、顏色、紋理、長勢、組分含量變化進行研究。適用于遺傳育種、分子生物學、植物生理學、植物病理學、生態學、環境科學、植物保護等研究領域。
(2)產品組成
自動化傳送單元+多維傳感融合圖像成像單元+邊緣計算與解析單元+數據管理單元
(3)產品特點
1.多場景應用：適用于多種室內場景下的植物高通量的采集與應用；可應用于對溫室控制條件下，對實驗應用中的植株長勢、逆境響應、病害等級分析等多種場景；
2.高度集成：系統可集成可見光二維、可見光三維與高光譜成像單元，可全自動、高通量對植物樣品進行可見光成像和高光譜成像；
3.自動傳送系統：系統采用全自動傳送裝置，配備智能化圖像采集模塊，系統運行全程自動化，減少人工操作誤差；
4.數據自動采集：系統支持配套植物樣本自動識別碼，植株移動到目標位置時自動進行關聯，并自動記錄對應設備的采集數據；
5.樣品稱重及生物量計算：可選配稱重模塊，樣品傳送過程中高精度傳感器實現對重量的測定；
6.自動化參數解析：系統自動內置作物解析模型算法，根據可見光二維、可見光三維、高光譜等模塊直接自動解析多項植株株型、顏色、紋理等參數；全角度多機位圖像自動采集，無需手動標定，自動根據植物構建高精度三維模型；
7.數據傳輸與存儲管理：系統支持在本地搭建局域網絡/公網，實現數據采集端PC端到數據中心服務器的自動化上傳、自動化數據存儲管理、自動化高效解析。
8.數據安全：數據采用安全傳輸模式，儲存空間無限擴容，保障用戶需求的同時保障數據安全。

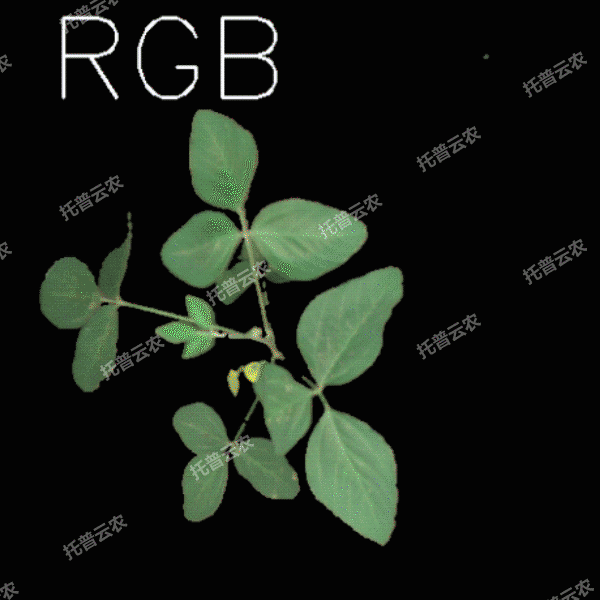

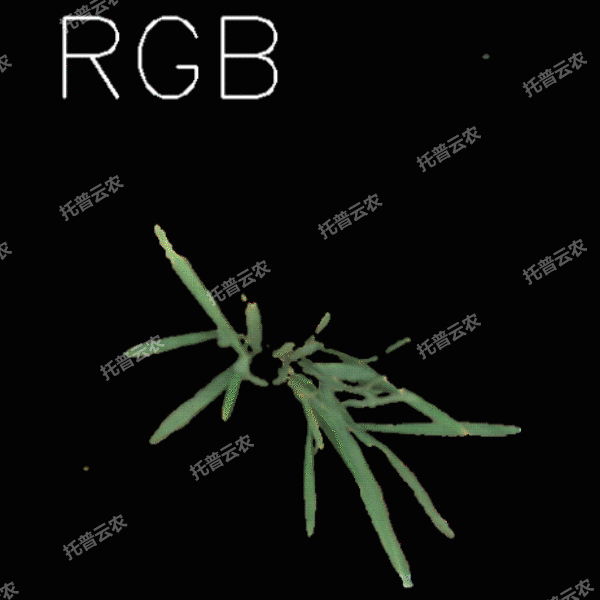

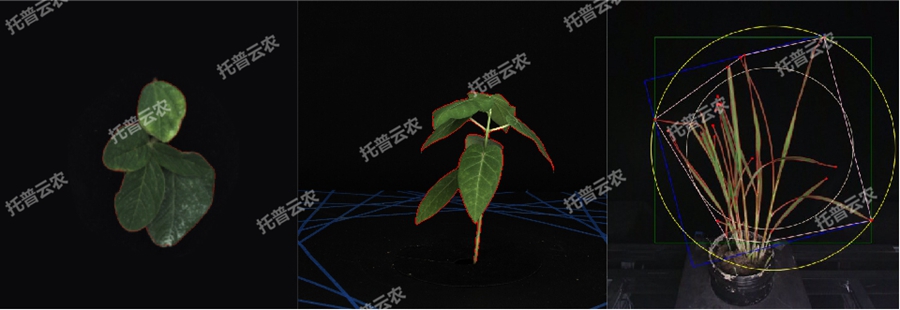

溫室型高通量植物表型采集分析平臺-2維

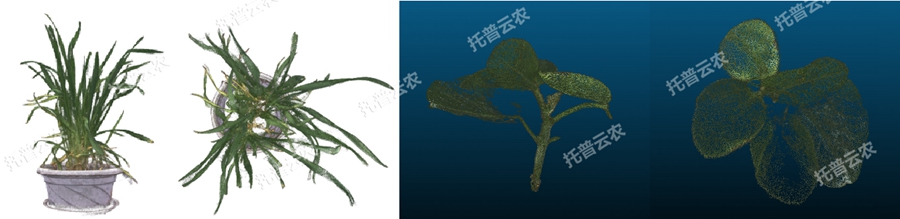

溫室型高通量植物表型采集分析平臺-3維

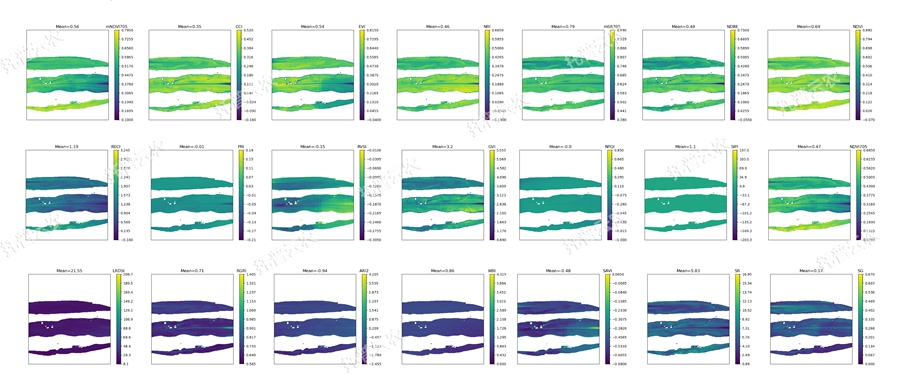

溫室型高通量植物表型采集分析平臺-高光譜-玉米葉
(4)*各成像單元測量參數及應用領域
| 成像單元 | 測量參數 | 應用領域/場景 |
| 可見光二維成像單元 | 1.獲取植物側視形態特征 2.高清測量植物顏色與真實紋理 |
1.可分析植物基本形態，可用于突變體篩選/品種差異對比等場景 |
| 可見光三維成像單元 | 1.基于可見光圖像進行三維建模，生成高精度植物三維模型 2.分析植物整體形態，基于三維模型準確獲取植物冠層高度、冠幅、冠高比等形態參數 3.整體分析植物的顏色分布 4.整體分析植物的體積、表面積、生物量變化 |
1.對植物株型進行三維結構分析，可應用于株型對產量影響分析、株型與植物健康狀態相關性分析、株型突變體篩選等多個方向的研究 2.可對植物生物量進行計算，用于分析植物生長狀態變化，建立長勢模型，記錄植物生長與生物量變化過程，用于分析環境對植物生物量影響 |
| 高光譜成像單元 | 1.植物各部分光譜反射曲線 2.葉綠素等成分反射峰值 3.主要光譜指數（NDVI、RVI、GVI等） 4.冠層葉綠素含量、冠層氮含量等生物學參數 |
1.可通過高光譜成像單元實現對植物基本植被指數的計算，植被指數可以反應植物生長狀態、色素含量、營養狀態等情況，適用于其產量、育種、脅迫等多種研究工作 2.可以獲取植物組織的光譜反射率，生成光譜反射曲線。光譜反射曲線趨勢可以反映植株不同部位或者不同植株的生長狀態差異程度 3.內置模型計算植物冠層葉綠素含量和冠層氮含量，可直接反映植物營養狀態和健康狀態 4.可應用于病害研究。病斑部分和健康部分光譜反射曲線發生改變，通過對變化趨勢的研究可以對病害發生部分和嚴重程度進行分析 |
(5)技術參數
1)傳送系統
① 傳送速度：13m/min，可根據需求調節
② 定位精度：≤±2mm
③ 電子識別：RFID，用于對每盆植物進行識別定位
2)可見光成像模塊：
| 成像傳感器 | 高分辨率RGB鏡頭 |
| 分辨率 | 5120×5120 |
| 像元尺寸 | 2.5μm×2.5μm |
| 成像平臺 | 360度旋轉平臺 |
| 成像高度 | 支持多段成像，自定義高度 |
| 照明光源 | 側面LED均一光源 |
| 數據傳輸 | 萬兆以太網 |
| 二維單株分析時間 | ＜5s |
| 三維單株重構與解析時間 | ＜7min |
3)高光譜成像模塊：
| 成像波長范圍 | 400-1000nm |
| 照明光源 | 低頻閃高光質鹵素燈光源 |
| 像素大小 | 5.86μm×5.86μm |
| 光譜分辨率 | 2.5nm |
| 光譜帶數（波段數） | 1200個波段 |
| 圖像分辨率 | 1920×1920 |
| 入射狹縫寬度 | 25μm |
| 動態范圍 | 12bit |
| 成像高度 | 支持自定義高度 |
| 數據傳輸 | USB3.0/千兆以太網（可選） |
| 高光譜單株分析時間 | ＜5s |
更新日期：2024-8-15
